En gänga som släpper i tunnplåt eller mjukare metall ställer snabbt till problem i produktion, service och montage. Ska du montera gänginsats i metall behöver tre saker stämma direkt - håldimension, materialkombination och rätt installationsmetod. Missar man någon av dem får man en infästning som roterar, dras ur eller inte ger den klämkraft applikationen kräver.

I praktiken används gänginsatser i metall när grundmaterialet inte räcker till för en hållbar invändig gänga, eller när man vill skapa en repeterbar och stark förbandspunkt i tunnväggiga detaljer. Det är vanligt i kapslingar, profiler, plåtdetaljer, marina installationer, maskinkomponenter och servicejobb där demontering sker återkommande. Rätt vald insats ger bättre livslängd, säkrare montage och mindre omarbetning.

När det är rätt att montera gänginsats i metall

Gänginsatser fyller olika funktion beroende på typ. I tunnplåt används de ofta för att skapa en bärande invändig gänga där vanlig gängning inte är möjlig. I grövre gods kan de användas för reparation av skadade gängor eller för att få en mer slitstark gänga än grundmaterialet erbjuder.

Det betyder att valet inte bara handlar om dimension, till exempel M5 eller M8. Man behöver också avgöra om syftet är ny infästning, förstärkning eller reparation. En blindnitmutter eller nitmutter lämpar sig väl när man bara kommer åt från en sida. En gängreparationsinsats används i stället när en befintlig gänga i till exempel aluminium eller rostfritt behöver återställas. För professionella montage är det här en viktig skillnad, eftersom fel insatstyp ofta ger ett korrekt mått på ritningen men ett sämre resultat i verklig drift.

Välj rätt typ av gänginsats för metall

Det finns flera etablerade utföranden, och de beter sig olika vid montage och belastning. För tunnväggiga detaljer är nitmutter eller pressinsats vanliga alternativ. För reparation är trådinsatser och massiva gänginsatser mer relevanta.

En nitmutter deformeras vid installation och låser i materialet genom att skapa en mothållsfläns på baksidan. Det gör den lämplig i plåt, profiler och slutna sektioner där åtkomst från baksidan saknas. Den är snabb att montera och passar i många standardiserade produktioner. Nackdelen är att den kräver rätt greppområde i förhållande till materialtjockleken. För låg eller för hög klämzon ger sämre låsning.

En pressinsats kräver normalt ett förborrat eller stansat hål och monteras med presskraft. Den används ofta i mjukare metaller där materialet kan flyta runt insatsens geometri och skapa en stark mekanisk låsning. Fördelen är hög vrid- och utdragsstyrka. Begränsningen är att processen kräver bättre kontroll på håltolerans och pressning.

För gängreparation används ofta trådinsatser eller massiva insatser. Trådinsatsen ger låg materialpåverkan och fungerar bra när man vill återställa originaldimensionen. Massiva insatser väljs när hög slitstyrka eller högre lastkapacitet behövs. I utsatta miljöer, särskilt där fukt, salt och temperaturväxlingar förekommer, bör även materialklass vägas in tidigt.

Håldimensionen avgör mer än många tror

Det vanligaste montagestoppet är inte fel verktyg utan fel håldiameter. Är hålet för stort kommer insatsen inte att låsa korrekt. Är det för litet riskerar man deformation, sprickor i materialet eller att insatsen inte går i botten enligt specifikation.

Tillverkarens rekommenderade hålmått ska därför följas, inte uppskattas. Det gäller särskilt vid rostfritt och syrafast material där toleranser och hårdhet påverkar installationen mer än i mjukare legeringar. Även hålets kvalitet spelar roll. Ett runt, gradfritt och korrekt avjämnat hål ger jämnare anliggning och bättre låsning än ett hål med grader eller ovalitet.

I serieproduktion bör håltagningen kvalitetssäkras med mätning, inte bara med verktygsinställning. I service och underhåll är det klokt att kontrollera efterbearbetning, lackskikt och eventuella deformationer i detaljen. Ett lackerat eller pulverlackerat gods kan till exempel kräva särskild uppmärksamhet, eftersom ytbeläggningen påverkar både passning och klämzon.

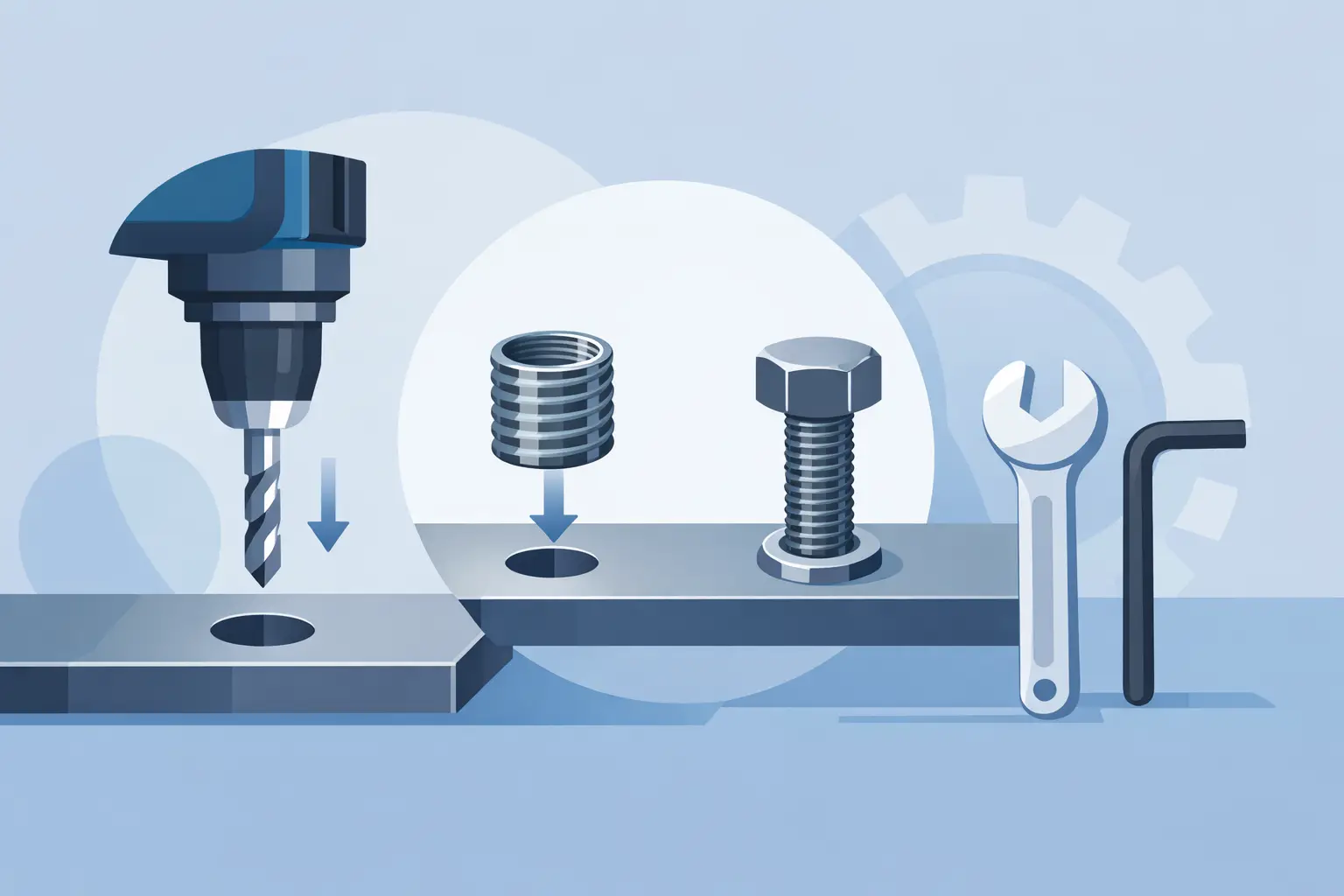

Så monterar du gänginsats i metall steg för steg

Själva montaget behöver inte vara komplicerat, men det ska vara kontrollerat. Börja med att verifiera insatstyp, gängdimension, grundmaterial och godstjocklek. Kontrollera sedan att hålet har rätt diameter och att kanten är ren från grader, sprickor och beläggningsrester.

Vid montage av nitmutter används ett avsett installationsverktyg, manuellt eller pneumatiskt beroende på volym och dimension. Insatsen gängas på dornen, förs in i hålet och deformeras därefter tills den låser mot detaljen. Här är det viktigt att verktyget är rätt inställt. För låg deformation gör att insatsen kan rotera. För hög deformation kan skada både gängan och grundmaterialet.

Vid pressinsatser sker installationen med definierad presskraft och stöd mot detaljen. Sned pressning ger direkt sämre resultat, särskilt i tunnare gods. För gängreparationsinsatser tillkommer moment som borrning, eventuell uppgängning med särskild tapp och därefter montering av själva insatsen enligt systemets anvisningar.

Efter installation bör infästningen alltid kontrolleras. Det räcker inte att insatsen sitter på plats visuellt. Kontrollera att den inte roterar, att anliggningen är jämn och att skruven går i korrekt utan att kärva. I kritiska applikationer är det rimligt att även verifiera utdrags- eller vridmoment mot intern specifikation.

Materialval påverkar korrosion och livslängd

När man ska montera gänginsats i metall i utsatta miljöer räcker det inte att bara välja rätt dimension. Materialkombinationen mellan insats, skruv och grundmaterial påverkar både hållfasthet och korrosionsbild. I marina miljöer, utomhusmiljöer och applikationer med fukt eller kemisk påverkan blir det särskilt tydligt.

Rostfria och syrafasta alternativ används för att minska risken för angrepp och bibehålla funktion över tid. Samtidigt behöver man väga in galvaniska effekter mellan olika metaller. En rostfri insats i aluminium kan fungera utmärkt, men beroende på miljö och konstruktion kan man behöva ta hänsyn till isolering, tätning eller annan skyddsåtgärd. Det finns inget standardval som passar alla miljöer.

För professionella inköp betyder det att materialklass bör väljas utifrån verklig driftmiljö, inte bara utifrån vad som finns hemma på hyllan. I ett torrt maskinskåp är kraven annorlunda än i en båtmiljö med salt, vibration och återkommande demontering. Därför behöver infästningen ses som en del av hela konstruktionen.

Vanliga fel vid montage

De flesta problem går att förebygga, men de återkommer ofta av samma skäl. Ett typiskt fel är att välja insats efter gängdimension men bortse från godstjocklek och greppområde. Ett annat är att använda fel hålmått eller montera i ett hål som blivit ovalt efter stansning eller demontering.

Det är också vanligt att man underskattar verktygets betydelse. Ett slitet monteringsverktyg eller fel inställd slaglängd ger ojämn deformering och varierande resultat mellan detaljer. Vid högre volymer blir det snabbt en kvalitetsfråga, inte bara en montagefråga.

En tredje felkälla är att inte ta hänsyn till belastningsriktningen. Om förbandet främst utsätts för vibration, återkommande lossning eller hög vridbelastning kan en standardinsats vara otillräcklig. Då kan en variant med högre vridmotstånd, annan flänsgeometri eller annat material vara mer lämplig.

När standardlösningen inte räcker

I många applikationer fungerar standarddimensioner och standardgeometrier bra. Men i tunnare specialprofiler, marina beslag eller komponenter med begränsat montageutrymme kan man behöva gå djupare i specifikationen. Flänstyp, huvudform, räffling, längd och öppet eller slutet utförande påverkar resultatet mer än det först verkar.

Det gäller särskilt när täthet, vibrationssäkring eller korrosionsbeständighet har hög prioritet. En sluten insats kan till exempel vara relevant om man vill minska genomgående passage för vätska eller smuts, medan en låg fläns kan vara viktig när anliggningsytan inte får byggas upp. För inköpare och konstruktörer är det därför effektivt att definiera både funktion och miljö innan artikel väljs.

Hos en specialist som A2A4 är det just den typen av urval som gör skillnad - inte bara att hitta en gänginsats, utan att hitta rätt utförande för material, miljö och montageprocess.

Praktisk kontroll efter installation

När insatsen är monterad bör kontrollen anpassas till applikationens krav. I enklare montage räcker det ofta att verifiera att insatsen sitter fast och att skruven löper korrekt. I mer kritiska miljöer bör man lägga till momentkontroll, okulär granskning av deformationen och stickprov på vrid- eller utdragsvärden.

Det är också klokt att dokumentera vilken insatstyp, håldiameter och verktygsinställning som använts, särskilt i återkommande produktion. Då blir felsökning enklare och variationen mellan operatörer mindre. För den som arbetar med service ger det dessutom bättre förutsättningar att ersätta samma lösning vid senare underhåll.

En gänginsats är en liten komponent, men den påverkar hela förbandets funktion. När hål, verktyg och materialval stämmer får du en infästning som håller för drift, demontering och miljöpåverkan utan att bli ett återkommande problem.
